Productkenmerken
Beschrijving van de

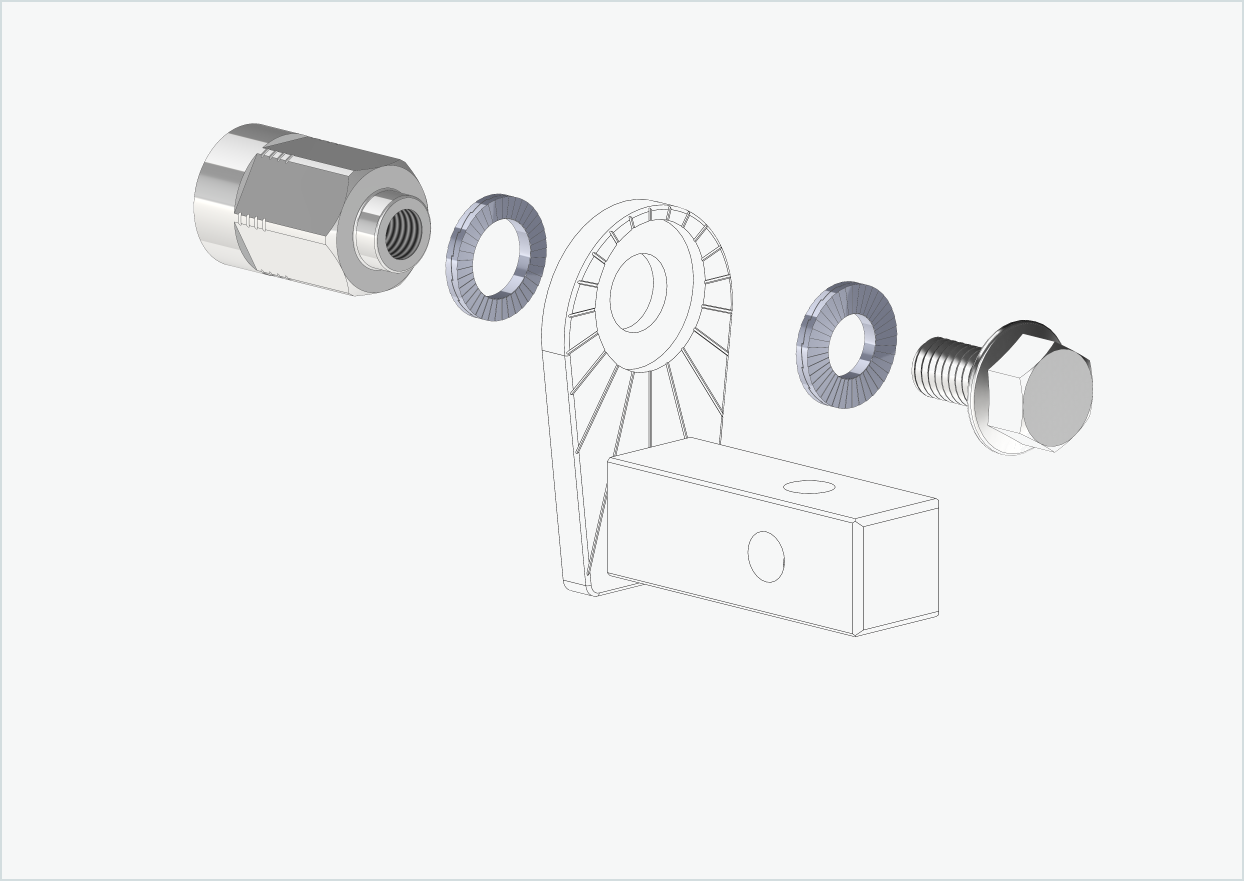

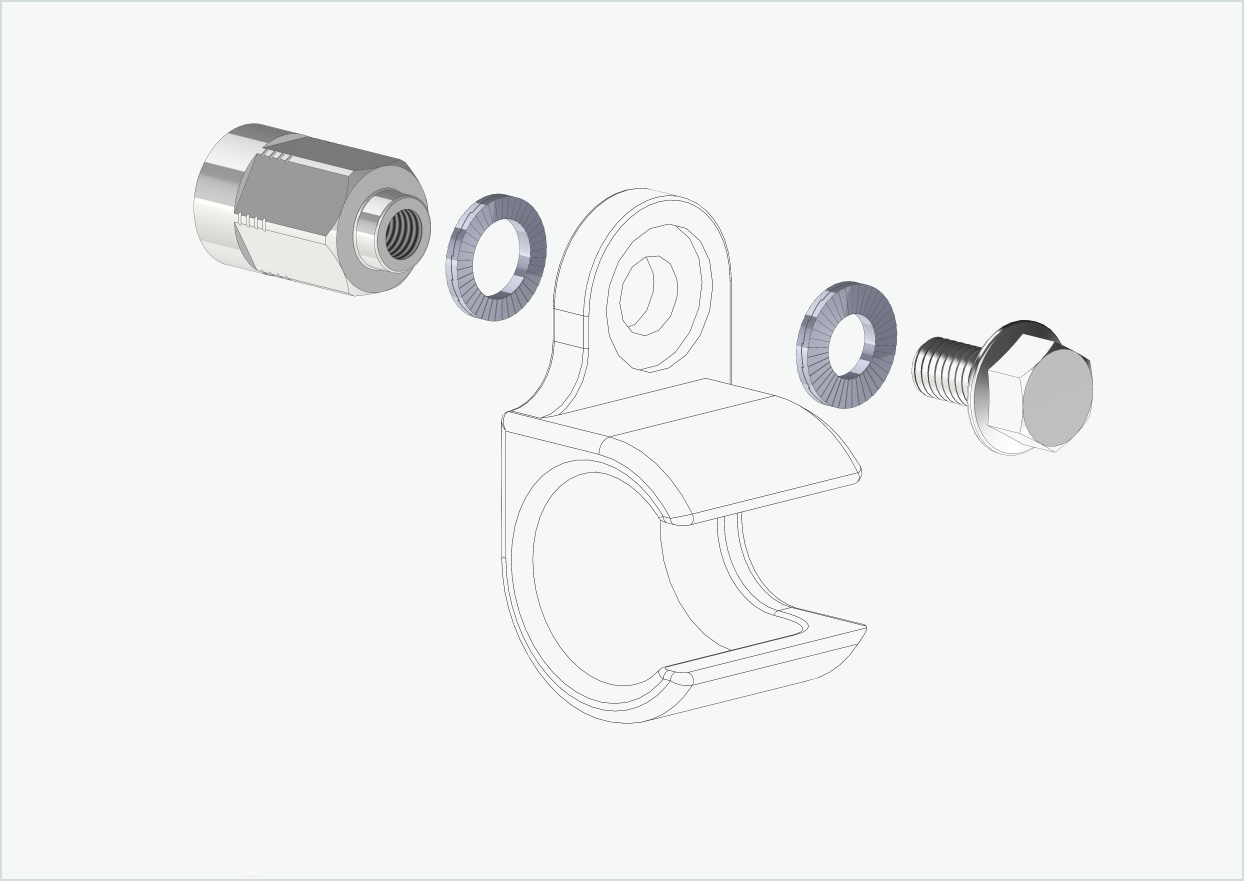

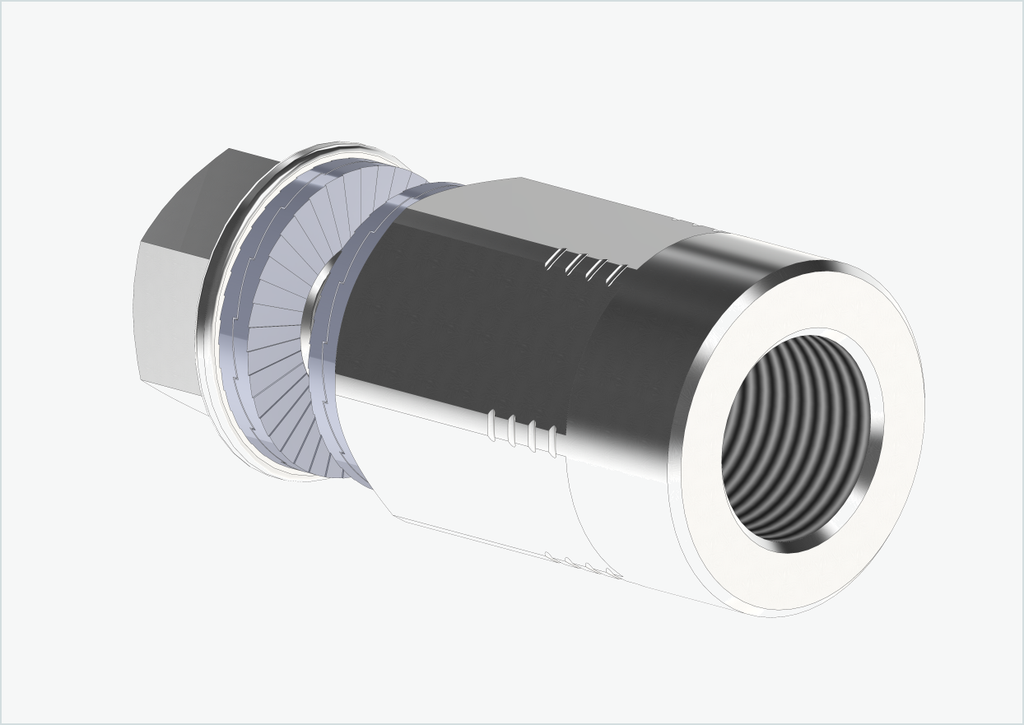

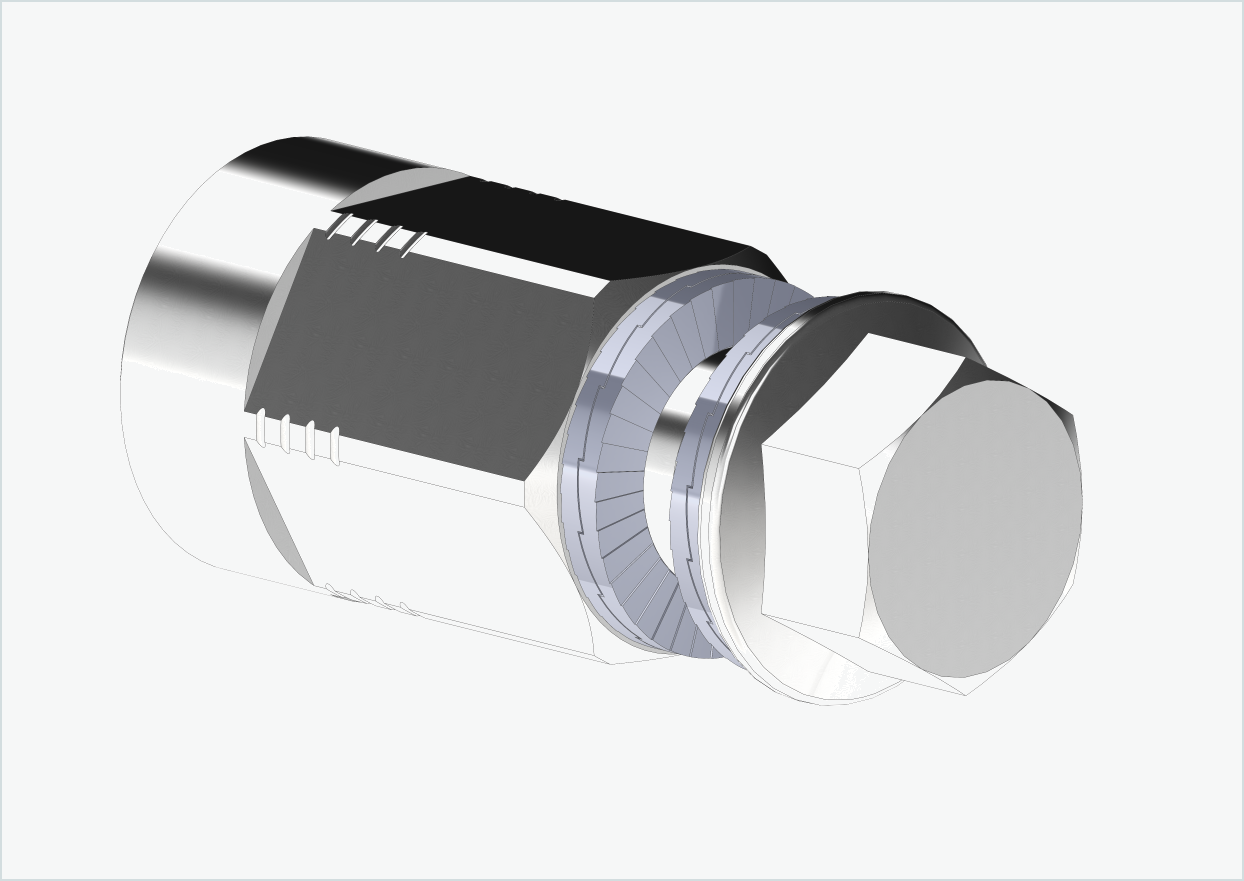

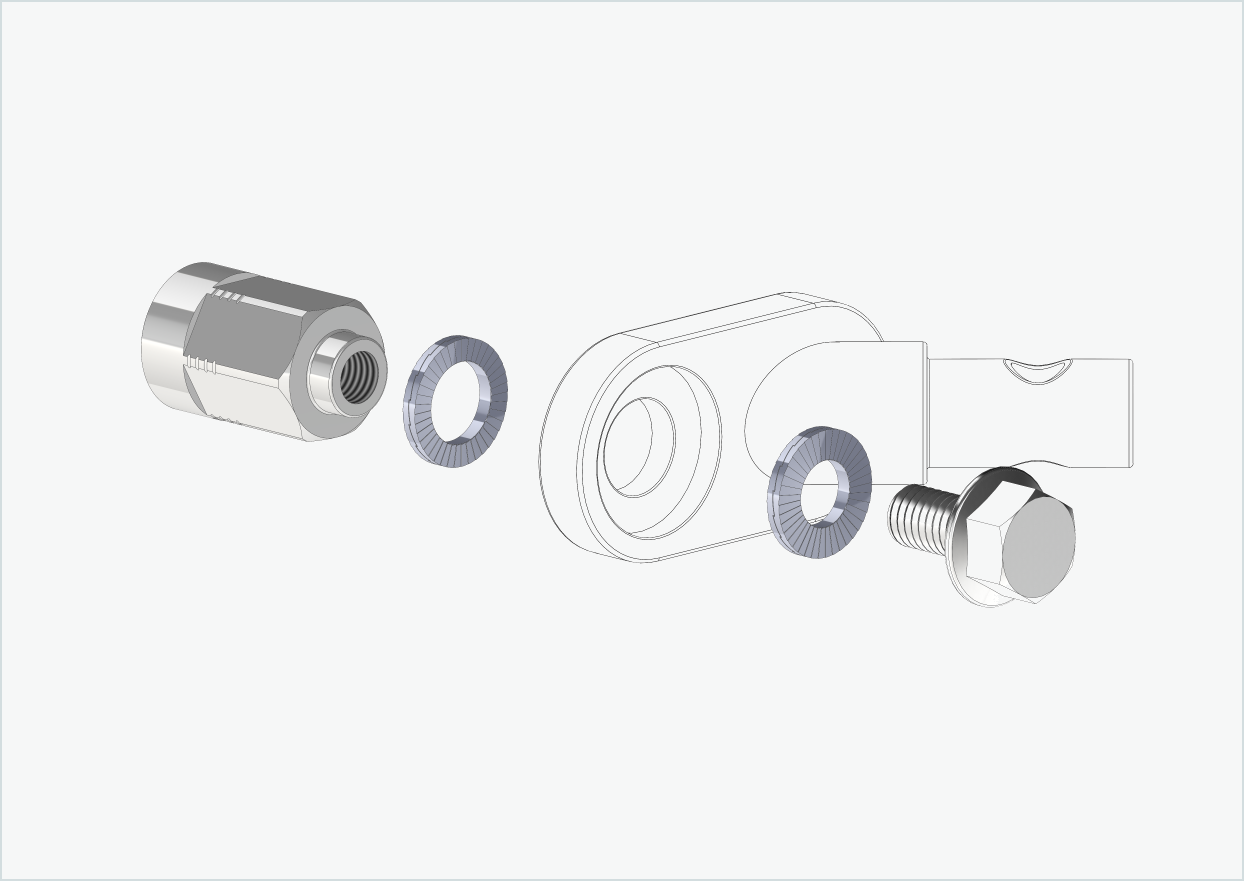

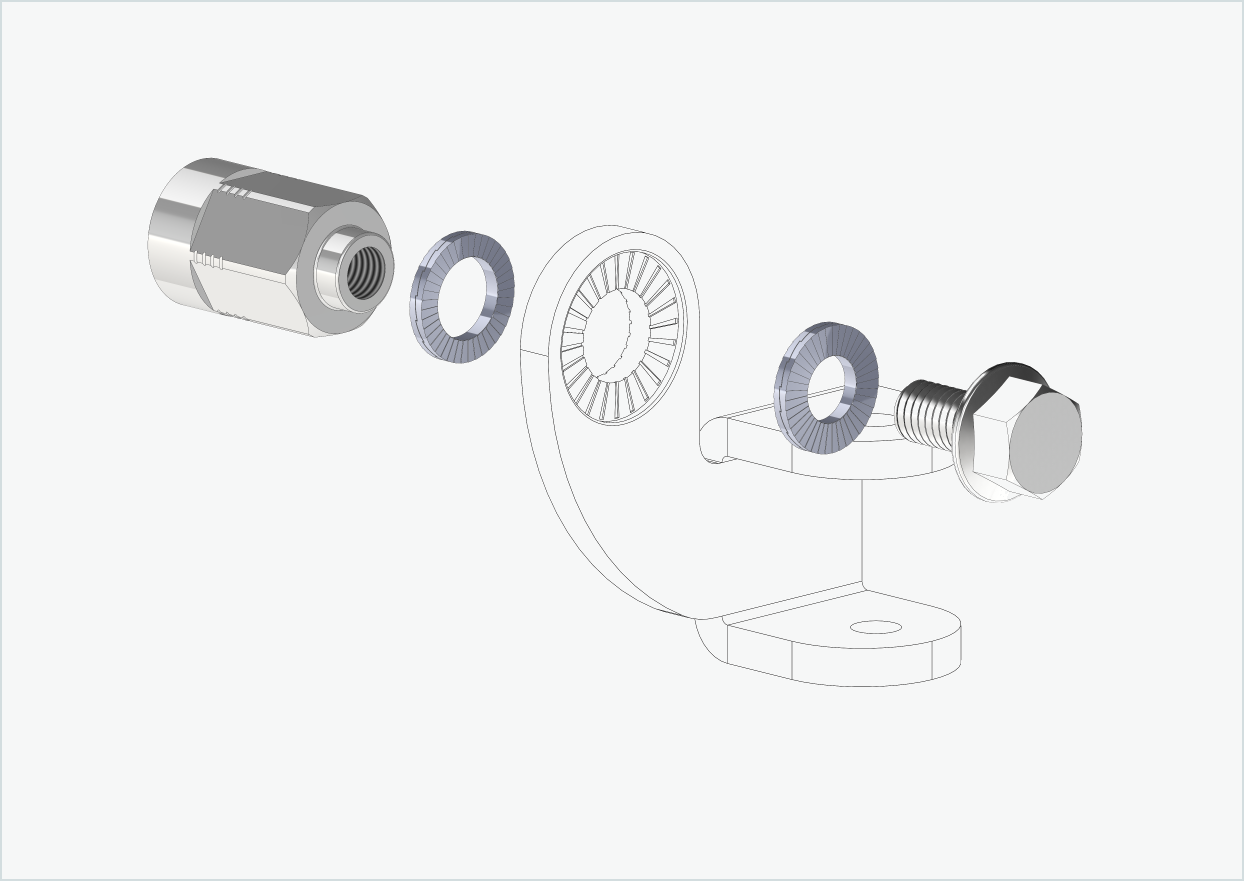

Universele adapter voor massieve assen - geschikt voor Thule, Qeridoo, Burley, Prophete, Hamax, Trixie en vele anderen
MONTAGEHANDLEIDING
Geschikt voor de volgende fietsmerken met achternaafmotoren
- PROPHETE met BLAUPUNKT HR naafmotor 36V, 40Nm
- PROPHETE met AEG Easy Drive HR naafmotor 36V, 40Nm
- Zündapp Z810 met Ananda 145 HR naafmotor
Geschikt voor de volgende achternaafmotoren
- BLAUPUNKT - HR naafmotor 36V, 40Nm
- AEG - Easy Drive HR naafmotor 36V, 40Nm
- ANANDA 145 - HR-naafmotor
Veiligheidsinstructies en waarschuwingen
! WAARSCHUWING !
De trekkende fiets moet goedgekeurd zijn voor het trekken van een aanhangwagen. Het rijden op een aanhangwagen met een niet door de fabrikant goedgekeurde fiets kan leiden tot framebreuk of andere materiaalproblemen. Dit kan leiden tot ongevallen met levensgevaarlijke verwondingen.
Als je niet zeker weet hoe je onze adapter correct moet monteren, neem dan contact op met een gespecialiseerde werkplaats.
Onze adapter moet correct worden gemonteerd. Een verkeerd gemonteerde adapter kan losraken tijdens het rijden en leiden tot ongevallen met levensgevaarlijk letsel.
Houd er rekening mee dat onze adapter minstens zes volledige slagen op de schroefdraad van de fietsas moet worden geschroefd.
Minder dan zes volledige slagen van de schroefdraad zorgen niet voor voldoende klemkracht van het achterwiel, wat kan leiden tot ongelukken met levensbedreigend letsel.
Je moet dit zeker in gedachten houden:
- Onze adapters zijn alleen goedgekeurd voor fietsen en elektrische fietsen (max. 25 km/u), niet voor S-pedelecs of e-bikes vanaf 25 km/u!
- Wij willen alle dealers en eindgebruikers erop wijzen dat zij zelf verantwoordelijk zijn voor het gehele fietsaanhangersysteem en de juiste werking ervan in termen van productaansprakelijkheid!
- Het is uw verantwoordelijkheid om de juiste draadmaat van uw achterwielas op de fiets te bepalen. Probeer onze adapter niet met een andere draadmaat op uw achterwielas te monteren. Een onjuiste draadmaat kan uw fiets beschadigen. Als je niet zeker bent van de juiste draadmaat, neem dan contact met ons op via e-mail of telefoon en we helpen je graag verder.
- kan niet worden gebruikt met fietsen die zijn gemaakt van carbon of met carbon uitvaleinden en carbon achterdriehoek!
- Controleer regelmatig of het juiste aanhaalmoment is ingesteld en of alle onderdelen spelingvrij zijn voordat u uw fiets in de aanhangmodus gebruikt!
- Als je geen gekalibreerde momentsleutel hebt voor het monteren van onze adapter, neem dan contact op met een gespecialiseerde werkplaats.
Dit moet je ook in gedachten houden:

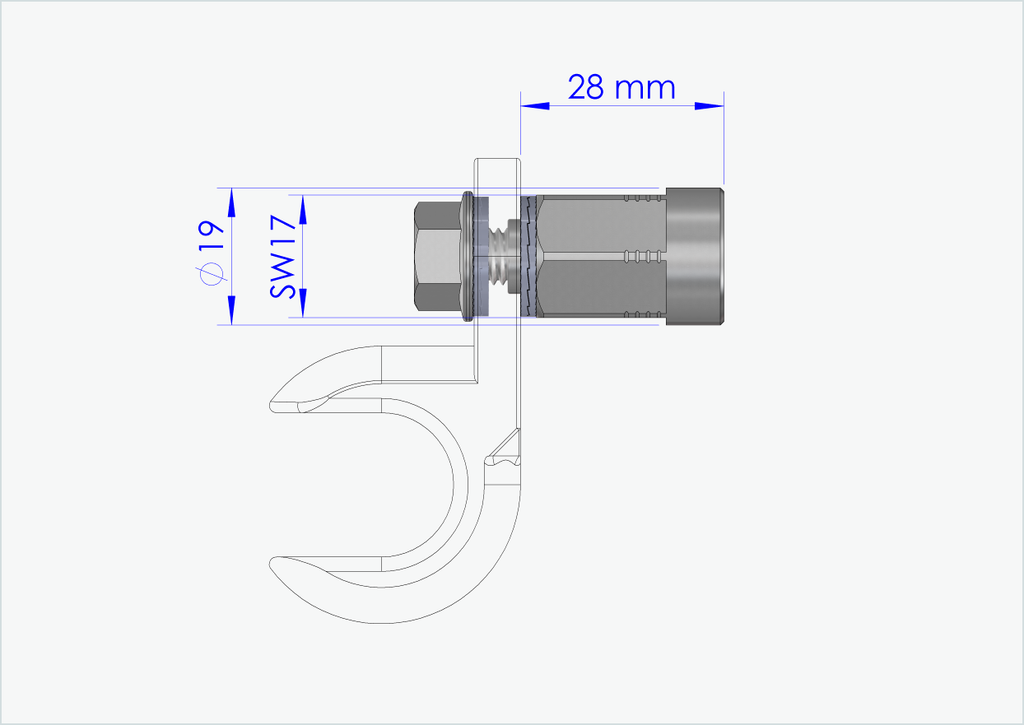

Al onze universele adapters hebben een maximale inschroefdiepte van 17 mm en moeten met kracht tegen de uitvaleinden (framepoten) worden aangedraaid.
Controleer daarom hoe lang [mm] je as met schroefdraad uitsteekt bij de uitvaleinden.
Als de afstand kleiner of gelijk is aan 17 mm, kun je onze universele adapter zonder problemen op je fiets monteren.
Als de afstand groter is dan 17 mm, zal onze universele adapter niet gelijk liggen met de dropout (framepoot). Hiervoor heb je een extra afstandsschijf nodig, die je hier kunt vinden van 2mm tot 10mm.
Draadmaat M12 x 1,00 of M12 x 1,25 ?
Weet je niet zeker hoe je je draadmaat moet bepalen?
Hier laten we kort zien hoe je de bijbehorende schroefdraadsteek op je motor kunt bepalen door de moer los te draaien.
Er zijn slechts twee draadmaten voor naafmotoren voor achterwielen:
- M12 x 1,00
- M12 x 1,25
Gebruik hiervoor een liniaal, duimstok of schuifmaat om 8 draaduitsparingen (9 draadpunten) te meten, zoals op de foto hieronder.
Als de afstand (zoals op de foto hieronder) 10 mm is, heb je een M12 x 1,25 draad(8 x 1,25 mm = 10 mm)
Als de afstand 8 mm is, heb je een M12 x 1,00 schroefdraad(8 x 1,00 mm = 8 mm).
